　　PSL光學無縫拼接顯示原理

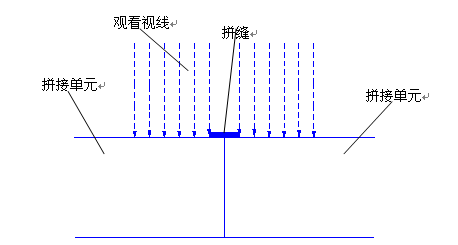

　　圖1所示，為基于現有拼接顯示技術的光學原理示意圖，每一個(LCD、PDP、OLED或DLP)拼接單元都存在一個不能顯示圖像的顯示邊框，相鄰兩個拼接單元拼接之后形成不可消除的顯示拼縫，人眼觀看圖像時，觀看視線在拼縫處不能連續，造成拼接顯示的大屏圖像上疊加嚴重破壞畫面整體效果和圖像的連續性，具有明顯的分割線或分割帶。

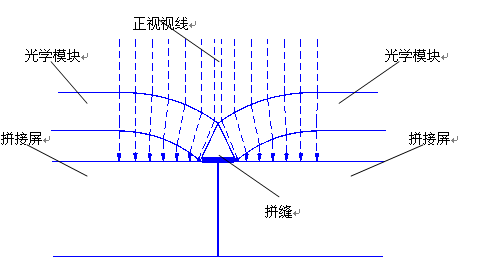

　　如圖2 所示，為PSL技術的光學原理示意圖，采用普通拼接屏(LCD、PDP、OLED或DLP)作為顯示底屏，顯示底屏存在不能顯示圖像的顯示邊框，相鄰拼接屏拼接形成拼縫，該技術的創新之處在于在每片顯示底屏上覆蓋一片能產生特殊光學作用的光學模塊，人眼觀看顯示底屏上顯示的圖像時，(正視)觀看視線須通過覆蓋在顯示底屏上的光學模塊才能到達顯示底屏，由于光學模塊的特殊光學作用，本來應該落在拼縫處的觀看視線經過光學模塊的兩次折射，觀看視線的路徑發生偏移，只能落在顯示底屏的圖像顯示區，即觀看者只能看到顯示底屏上顯示的圖像，看不到客觀存在的顯示邊框和顯示拼縫，亦即利用特殊光學結構實現了顯示拼縫的視覺消隱，達到完全無拼縫拼接顯示的視覺效果。

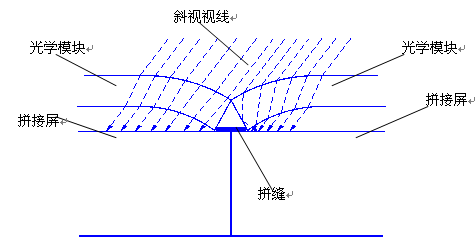

　　圖3所示，為PSL技術中，考慮傾斜觀看拼接處(即“斜著看”拼接處)顯示圖像的光學原理示意圖，由于觀看視線相應傾斜，部分傾斜的觀看視線本會經偏移后落到拼縫處，但是由于光學模塊全反射面的存在，此部分觀看視線經過“折射→反射→折射”的路徑后仍然落到顯示底屏的圖像顯示區，而不會落到客觀存在的邊框或拼縫上，也就是說，采用PSL技術，可以實現任意觀看方向的零拼縫顯示。從顯示的角度講，現在還沒有任何一種能夠?qū)崿F(xiàn)完全無拼縫顯示的技術，但是，PSL技術變換了思路，從觀看的角度考慮解決這一難題的方法，采用視線偏移的特殊技術手段，實現了完全無拼縫的拼接顯示。

　　換句話說，現有顯示技術還做不到?jīng)]有拼縫的拼接顯示，新型的PSL技術承認拼縫存在的客觀現實，但實現了“雖然存在但不可見”這一本質性的突破。本質上，顯示技術本身就是一種滿足人眼視覺特性的技術，“眼不見為凈”，對顯示結果而言，看不見與不存在完全等效，這就是發明PSL技術的精髓。

　　光學無縫拼接大屏幕系統的架構主要分為三個部分：

　　拼接墻顯示單元：PSL光學無縫拼接顯示單元

　　拼接墻處理設備：根據功能不同，分為視頻處理器、視頻矩陣、視頻轉換器、視頻傳輸延長設備等。拼接處理器主要負責屏幕顯示視頻的處理，完成特定顯示格式。

　　視頻源：是為顯示單元提供視頻來源。主要是視頻播放器，PC電腦，視頻監控攝像機等。
